프로파일 도면 제작과 조립에 어려움을 겪고 계신가요? 걱정 마세요!
이 글에서는 초보자도 쉽게 따라할 수 있는 프로파일 제작의 모든 과정을 알려드려요.
기본 계획부터 도면 작성, 조립까지 단계별로 알아보면서 나만의 프로파일 구조물을 완성해보세요.
프로파일 제작을 위한 기본 계획 수립 방법
프로파일 도면 제작을 시작하기 전에 명확한 계획이 필요해요.
먼저 여러분이 만들고자 하는 프로젝트의 목적을 정확히 정의하세요.
작업대를 만드는 건지, 가구를 만드는 건지에 따라 필요한 재료가 달라져요.
그 다음 공간을 측정하고, 어떤 유형의 프로파일을 사용할지 결정해야 해요.
작업대를 만들 때는 하중을 견딜 수 있도록 4040 프로파일을 사용하는 것이 안전해요.
반면 가벼운 가구를 만들 때는 2020 프로파일이 적합하고, 중간 정도 강도가 필요한 구조물에는 3030 프로파일이 좋아요.
도면 작성 전에는 CAD 데이터를 활용한 3D 모델링을 해보는 것이 좋아요.
이렇게 하면 실제 제작 전에 정확한 설계를 확인할 수 있어요.
프로파일 도면 작성의 핵심 원칙
성공적인 프로파일 도면 제작을 위해서는 몇 가지 핵심 원칙을 알아두세요.
먼저 프로파일의 단면도를 분석해서 내부 구조를 정확히 이해해야 해요. 이는 조립 시 부품들이 어떻게 결합되는지 파악하는 데 중요해요.
도면에는 탭 가공(나사산) 위치와 홀 크기를 명확하게 표시해야 해요. 이
때 CAD 소프트웨어를 활용하면 2D 평면도와 3D 입체 모델을 동시에 작성할 수 있어 더 정확한 도면을 만들 수 있어요.
조인트 클립을 사용할 계획이라면, 프로파일 내부에 Ø5 홀이 필요하다는 점을 기억하세요.
또한 볼트를 삽입할 때 육각 렌치가 통과할 수 있도록 충분한 크기의 홀을 가공해야 해요.
프로파일 도면 제작이 처음이라면, 복잡한 조인트 클립보다는 접시 볼트와 스프링 너트를 사용하는 것이 더 안전하고 쉬워요.
알루미늄 프로파일 종류별 특징 비교
알루미늄 프로파일은 크기와 용도에 따라 다양한 종류가 있어요.
아래 표를 참고하면 여러분의 프로젝트에 맞는 프로파일을 선택하는 데 도움이 될 거예요.
각 프로파일은 내부 채널 구조에 맞춰 부품을 결합하는 방식이에요.

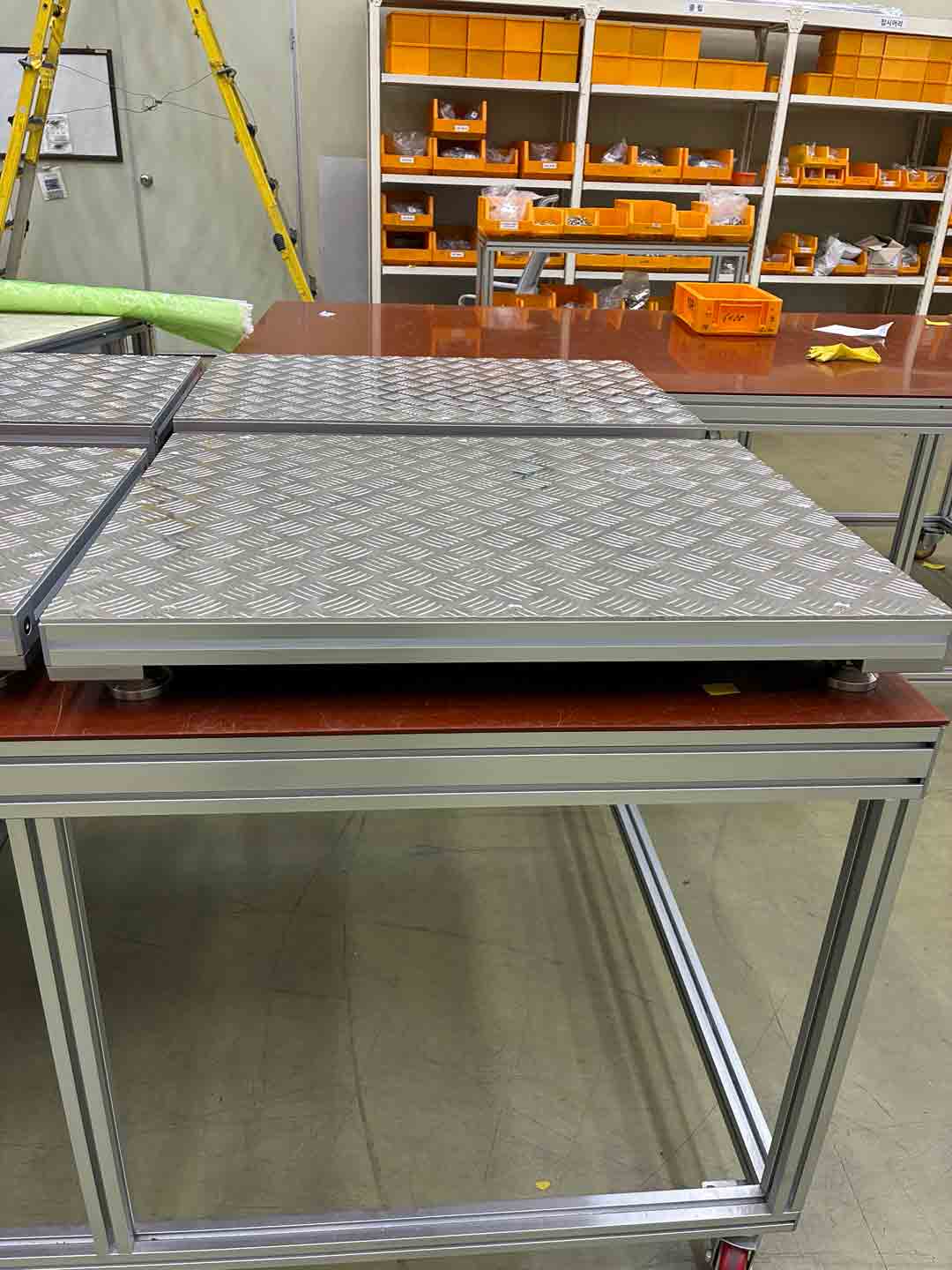

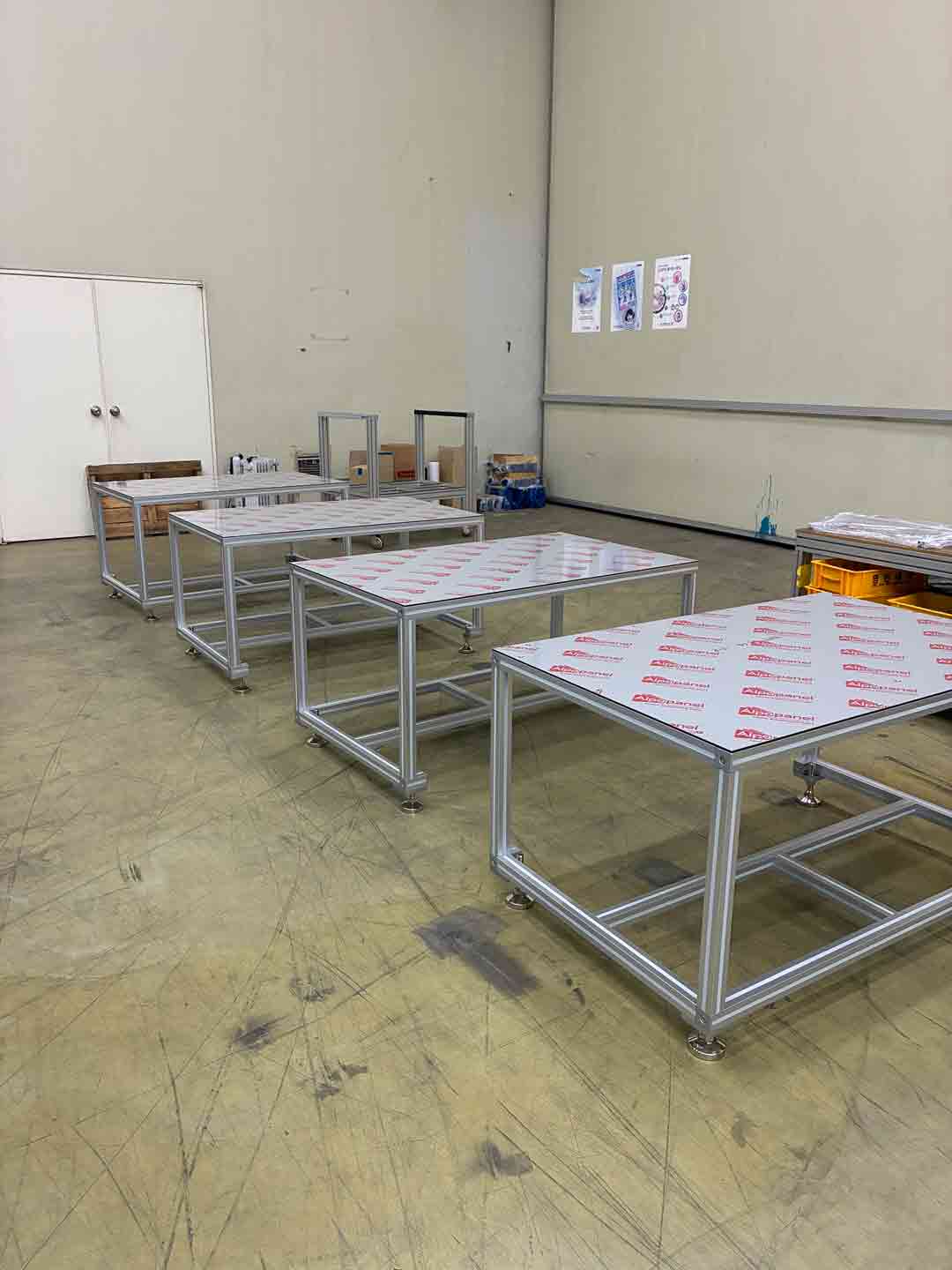

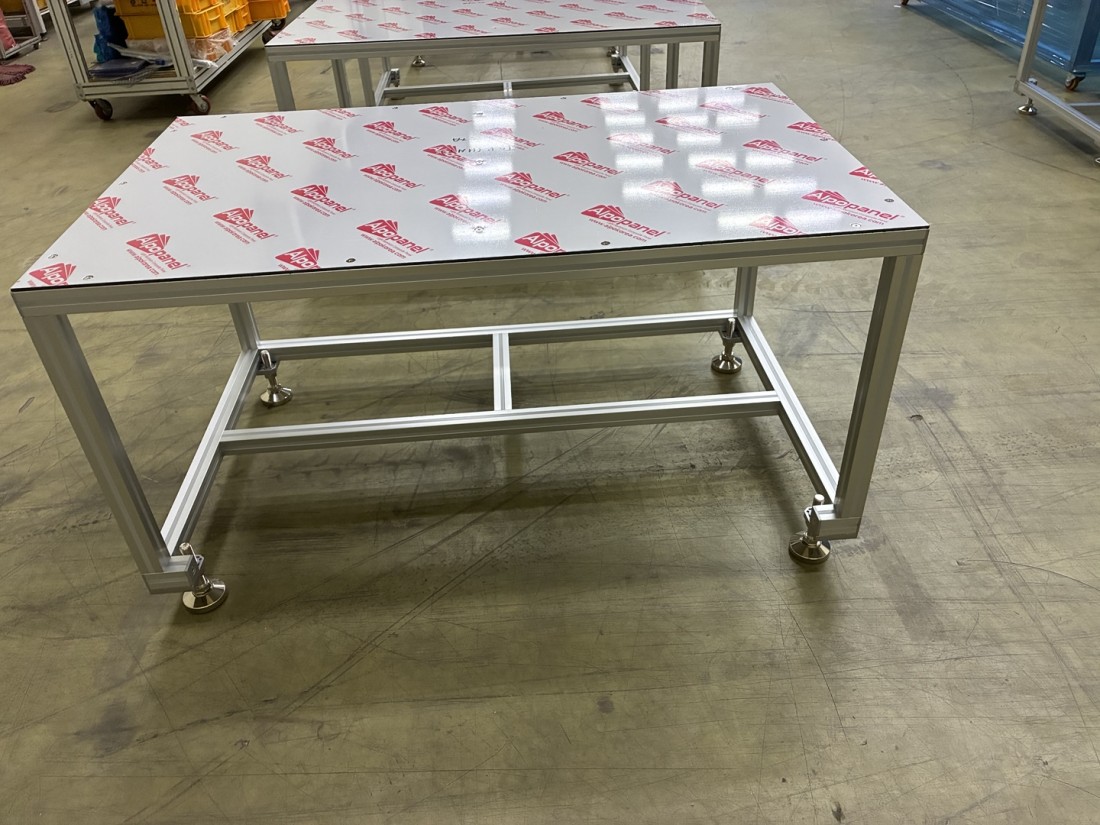

4040 프로파일은 물건을 올려놓는 작업대에 적합해요.
반면 2020 프로파일은 가벼운 구조물에 적합하지만, 큰 하중을 받으면 변형될 위험이 있으니 용도에 맞게 선택하세요.
CAD 소프트웨어를 활용한 3D 설계 방법
프로파일 도면 제작을 더 정확하고 쉽게 하려면 CAD 소프트웨어를 활용하는 것이 좋아요.
CAD 소프트웨어의 가장 큰 장점은 수동 측정에서 발생할 수 있는 오류를 방지할 수 있다는 점이에요.
또한 복잡한 구조물도 체계적으로 설계할 수 있어 초보자도 정확한 프로파일 도면을 만들 수 있어요.
3D 모델을 돌려가며 모든 각도에서 확인할 수 있어 실제 조립 전에 문제점을 미리 발견할 수 있답니다.
프로파일 조립 시 필수 공구 및 부품
프로파일을 성공적으로 조립하려면 몇 가지 필수 공구와 부품이 필요해요.
육각 렌치(6mm, 8mm), 접시 볼트, 스프링 너트, 카운터 싱크 드릴 비트, 오토 캐스터가 기본 준비물이에요.
4040 프로파일을 조립할 때는 M8 볼트와 8mm 육각 렌치를 사용하고, 2020 프로파일에는 M5 볼트와 5mm 렌치가 필요해요.
스프링 너트는 프로파일 내부 채널에 삽입해 하부 판재를 고정하는 데 사용돼요.

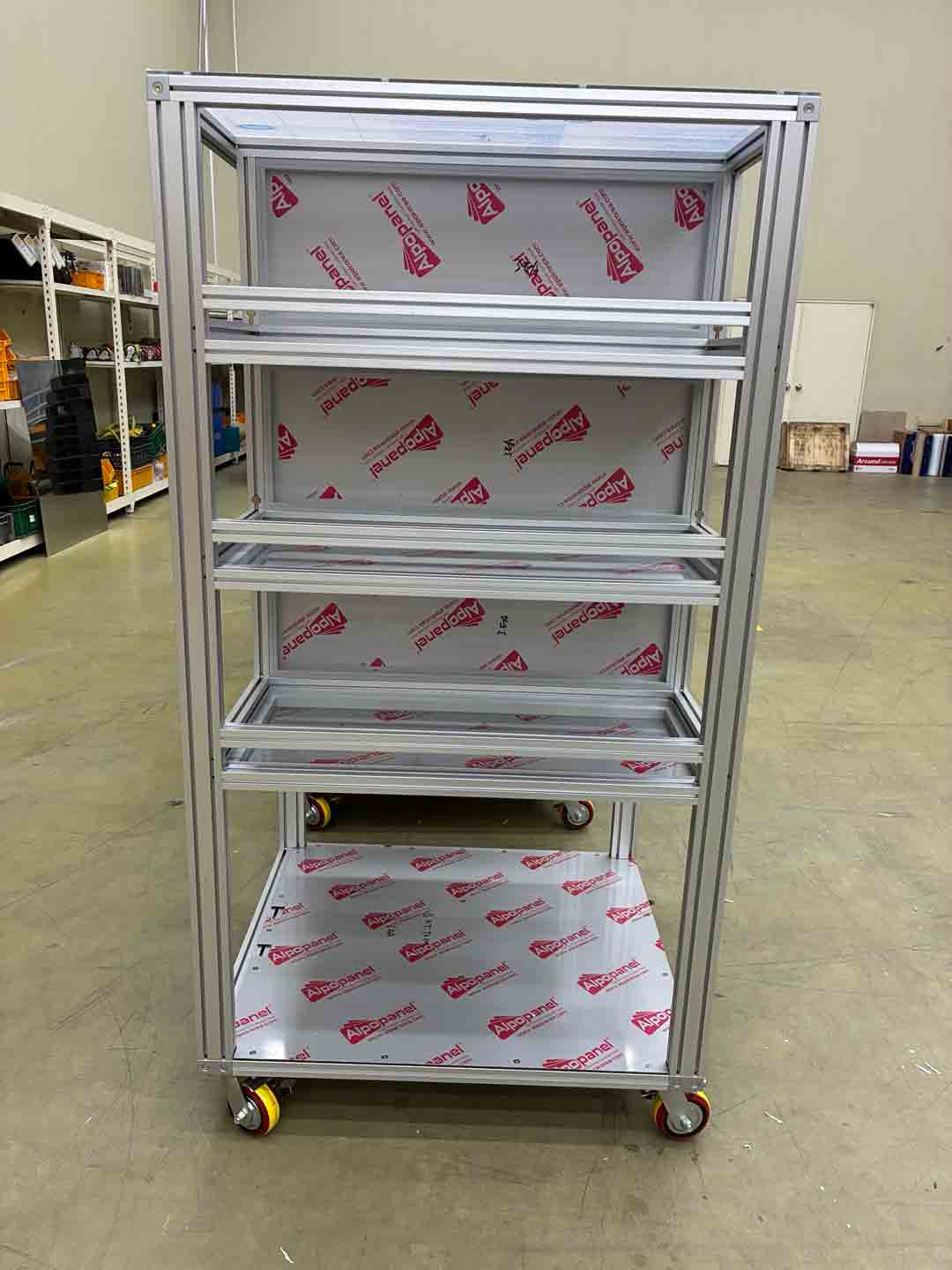

이동식 작업대를 만들고 싶다면 오토 캐스터를 준비하세요. 이것은 작업대의 이동성을 높여주는 중요한 부품이에요.
또한 볼트 머리를 판재 속에 깔끔하게 숨기고 싶다면 카운터 싱크 드릴 비트로 판재에 홈을 만들어주세요.
이렇게 하면 볼트 머리가 튀어나오지 않아 더 깔끔한 마감이 가능해요.
프레임 조립 단계별 실전 가이드
프로파일 조립은 단계별로 진행하면 쉽게 완성할 수 있어요. 먼저 프레임 구성부터 시작해볼까요?

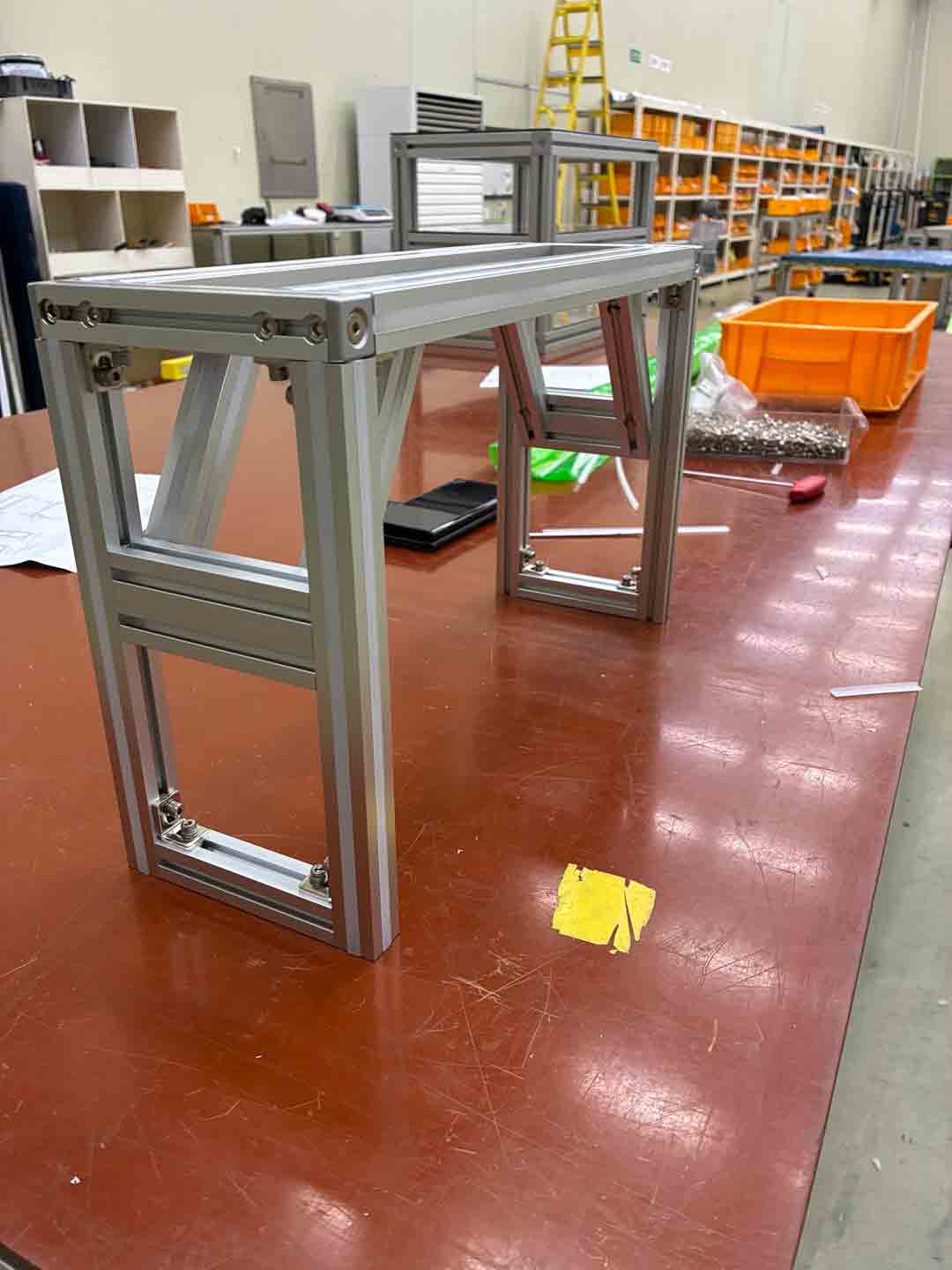

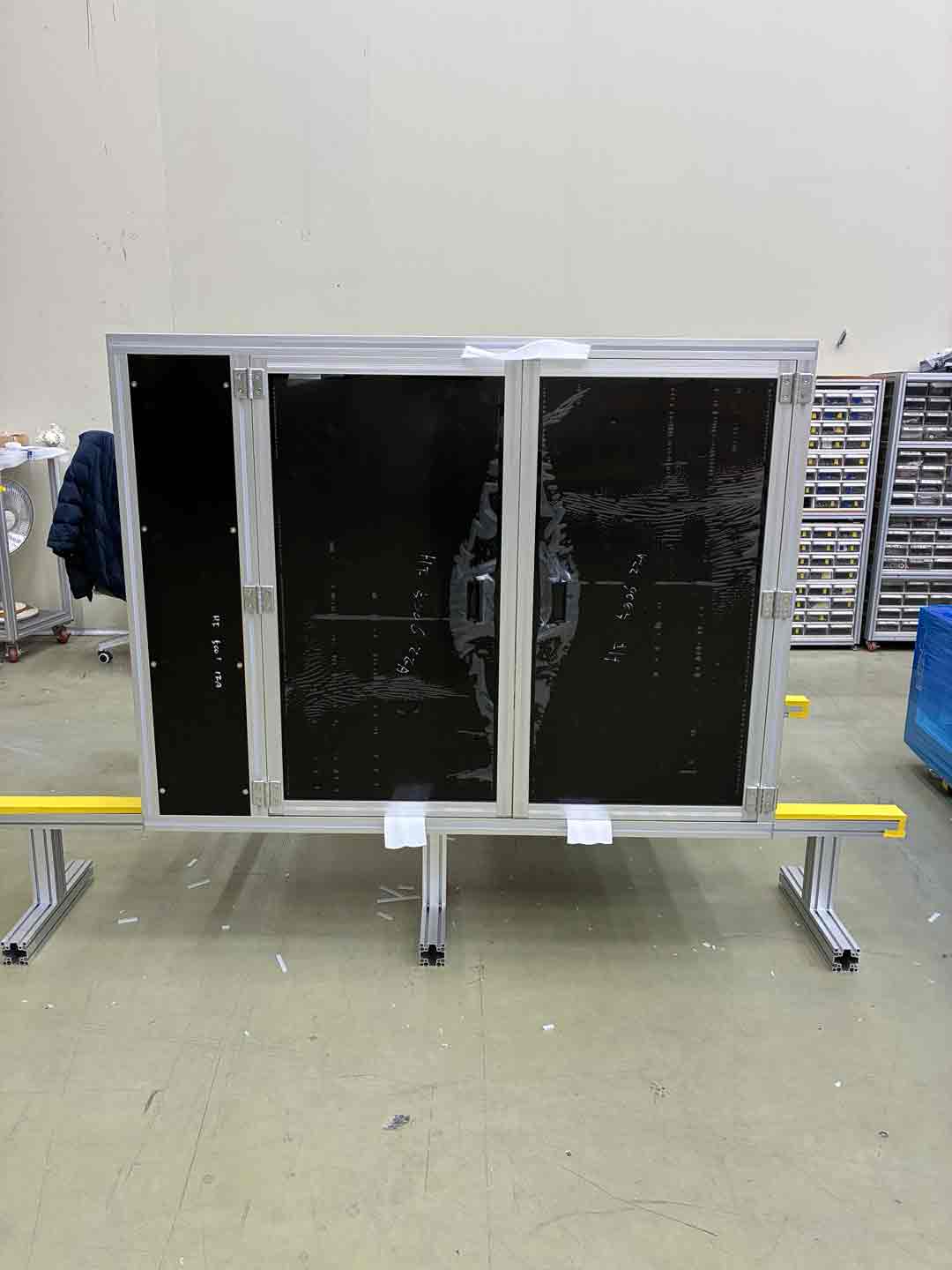

프로파일을 직각으로 조립해 기본 틀을 만들어보세요. 코너 브래킷을 사용하면 정확한 90도 각도를 만들기 쉬워요.
다음은 판재 결합 단계예요. 스프링 너트를 프로파일 채널에 삽입한 후 접시 볼트로 하부 판재를 고정해보세요.
이때 판재에 미리 카운터 싱크로 홈을 만들어두면 볼트 머리가 판재 표면과 일치해 깔끔하게 마무리돼요.
전기 장비를 사용할 계획이라면 정전매트를 부착해 전기 배선을 보호하는 것이 좋아요.
그리고 작업대를 이동 가능하게 만들고 싶다면 하단 프레임에 오토 캐스터를 설치해 이동성을 확보하세요.
마지막으로 모든 볼트를 다시 한번 조여주고 구조의 안정성을 확인하는 최종 점검을 꼭 해주세요.
흔들림이 있다면 추가 보강이 필요할 수 있어요.
프로파일 작업대 제작 시 발생하는 문제 해결법
부품 간격이 맞지 않는 경우 CAD 데이터를 다시 확인하고 필요하다면 재조립해보세요.
볼트가 삽입되지 않을 때는 Ø5 홀을 추가로 가공하거나 조인트 클립을 대신 사용해보세요.
구조물이 변형된다면 현재 사용 중인 프로파일이 하중을 견디기에 부족한 것이니, 4040 프로파일로 교체하는 것이 좋아요.
판재가 미끄러질 때는 스프링 너트가 제대로 부착되지 않은 경우가 많으니, 재장착하고 카운터 싱크 처리를 해주세요.
완성된 프로파일 구조물의 관리 방법
프로파일 구조물을 오래 사용하려면 적절한 관리가 필요해요.
정기적으로 알루미늄 표면을 중성 세제로 닦아 먼지와 오염물을 제거해주세요.
특히 작업대로 사용한다면 화학물질이나 기름이 묻었을 때는 바로 닦는 것이 좋아요.
이동식 캐스터는 6개월마다 윤활유를 발라주면 마모를 방지하고 부드러운 이동이 가능해요.
하중이 큰 구조물은 1년에 한 번씩 모든 볼트의 조임 상태를 점검해 느슨해진 부분이 없는지 확인하세요.
프로파일 내부 채널에 먼지가 쌓였다면 압축 공기로 불어내는 것이 효과적이에요.
또한 외부에 노출되는 환경에서 사용한다면 방청 처리된 프로파일을 선택하는 것이 수명을 연장하는 비결이에요.
이런 관리를 꾸준히 해주면 여러분의 프로파일 구조물을 몇 년이고 문제 없이 사용할 수 있을 거예요.
나만의 프로파일 작품 완성하기
이제 프로파일 도면 제작부터 조립까지 모든 과정을 배웠어요. 처음에는 어려워 보일 수 있지만,
기본 계획부터 차근차근 따라하다 보면 누구나 멋진 프로파일 구조물을 만들 수 있어요.
특히 CAD 소프트웨어를 활용한 3D 설계는 초보자도 정확한 도면을 만들 수 있게 도와주니 꼭 활용해보세요
